Scantech TrackScan

Slolution de mesure 3D de haute precision, sans utilisation de marqueurs.

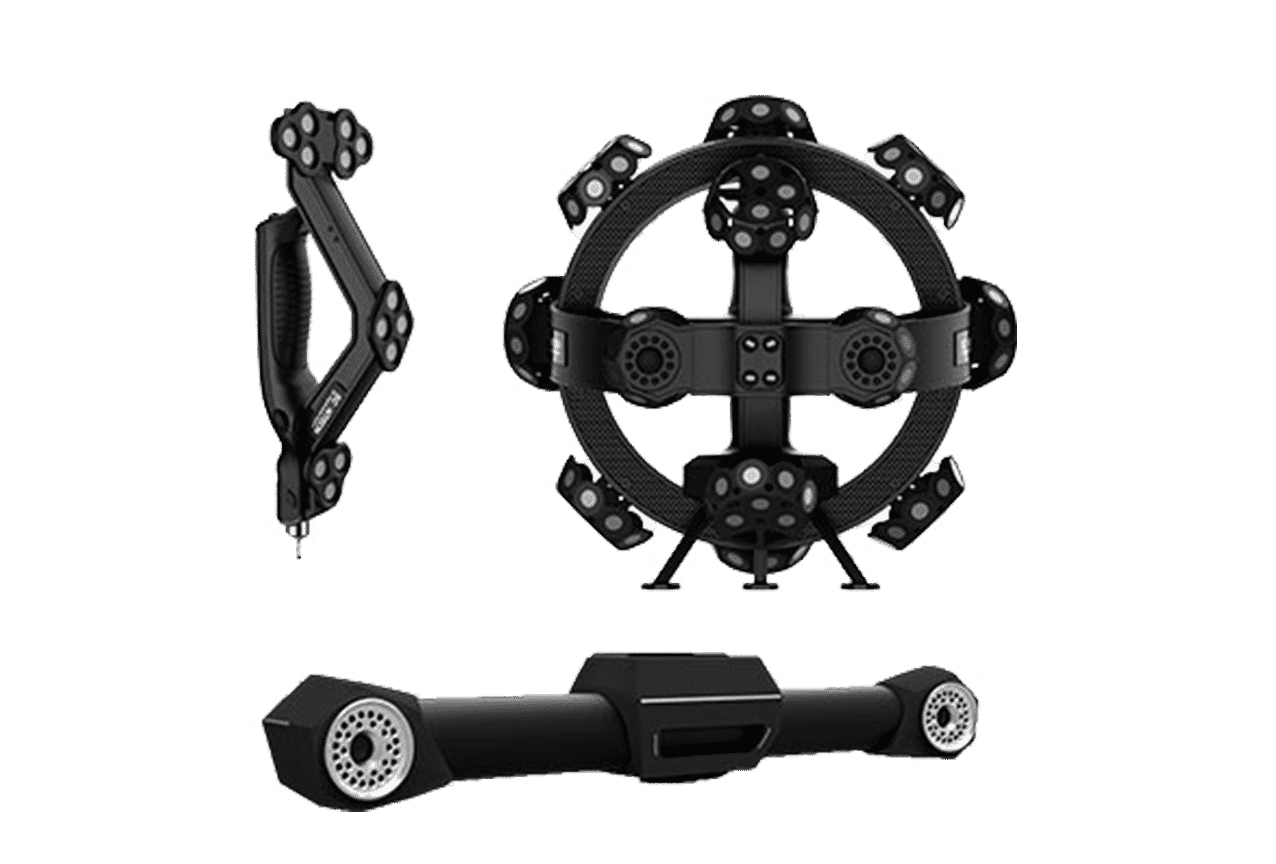

Scanner 3d professionnel Scantech TrackScan

Pas de marqueurs requis

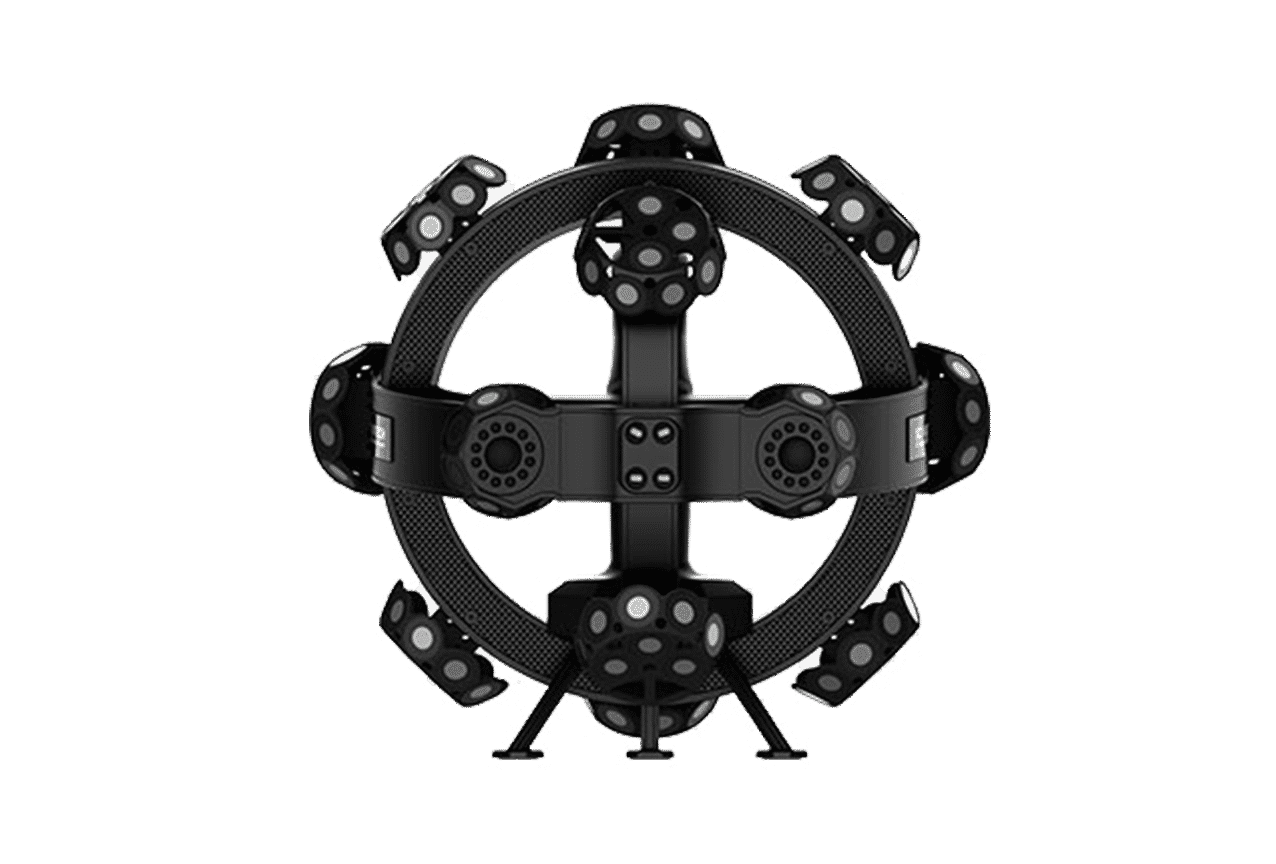

Technologie de repérage optique.

Simplicité et rapidité d’ utilisation.

Double laser

Haute flexibilité et efficacité en mode de scan laser rouge, capturez facilement des détails précis avec une résolution jusqu’à 0,020 mm.  en mode laser bleu.

Efficacité.

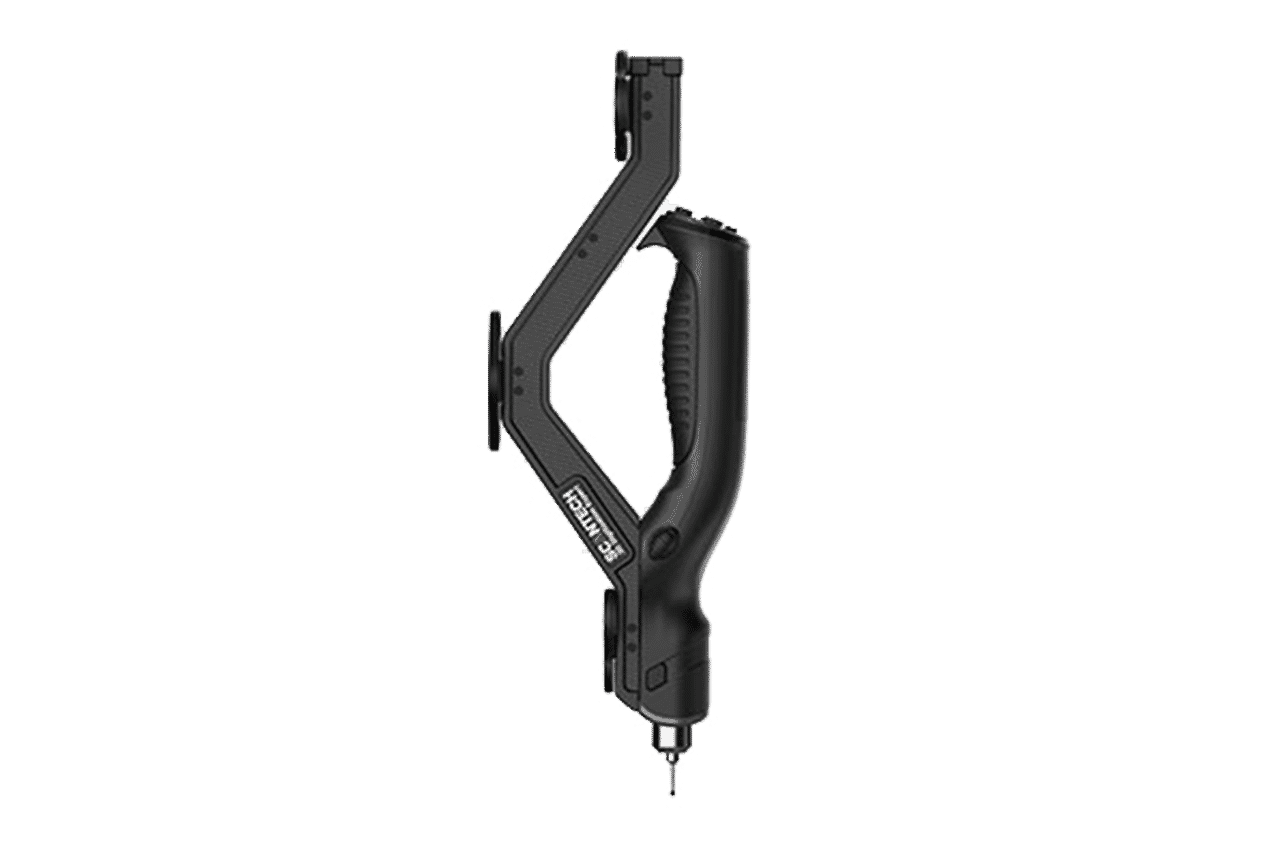

Pour les exigences particulières, telles que l’inspection des alésages, des bords et des cylindres, les opérateurs peuvent utiliser la sonde CMM-T portable  pour permettre une mesure de haute précision et une répétabilité de 0,030 mm en un seul point.

Logiciel inclu

ScanViewer est un logiciel 3D  puissant comprenant des fonctions d’inspection et de numérisation telles que Distance, GD&T et Carte couleur.
ScanViewer adopte tous les aspects de la R&D, de la conception et de la production des produits. Les données numérisées peuvent être utilisées pour le prototypage rapide, la reconstruction, la comparaison d’inspection, l’affichage 3D, etc.

ScanTech TrackScan-P22

Mode de fonctionnementStandard RHyperfine B
Laser7 laser rouge croisés +1 supplémentaire 7 laser bleu parallèle
PrécisionJusqu'à 0.030 mmJusqu'à 0.030 mm
Note de mesure480 000 mesures/s480 000 mesures/s
Résolution0.050 mm0.020 mm
Précision de volume 10,064 mm (9,1 m3)
0,078 mm (16,6 m3)
0,064 mm (9,1 m3)
0,078 mm (16,6 m3)
Précision de volume 2 (avec MSCAN)0.044 mm + 0.025 mm/m0.044 mm + 0.025 mm/m
Type de laserCLASS II (sans danger pour les yeux)CLASS II (sans danger pour les yeux)
Gamme de taille des pièces200 - 6000 mm200 - 6000 mm
Distance de mesure300 mm300 mm
Profondeur de champ200 mm200 mm
Zone de numérisationUp to 275 x 250 mmUp to 275 x 250 mm
Formats fichiersstl,ply,obj,igs,stp,wrl,xyz,dae,fbx,ma,ascstl,ply,obj,igs,stp,wrl,xyz,dae,fbx,ma,asc
Température5 - 40°C5 - 40°C
